热镀锌锌层能用多少年不生锈？

按GB/T 13912要求的锌层，一般乡村或城市大气环境下可用数十年；沿海与工业污染环境腐蚀速率高，需加厚锌层。

热镀锌锌层厚度要求：GB/T 13912 分级与检测方法

因为锌层填覆了螺纹牙槽。正确工艺是按镀前尺寸预留余量，镀锌后再用丝锥回一遍，安装时才顺畅。

栏目：规格速查发布时间：2026-09-16

热镀锌锌层厚度要求速查：GB/T 13912 按工件厚度分级的最小局部厚度与平均厚度要求，磁性测厚与称重法检测要点，以及紧固件离心镀的控制值。

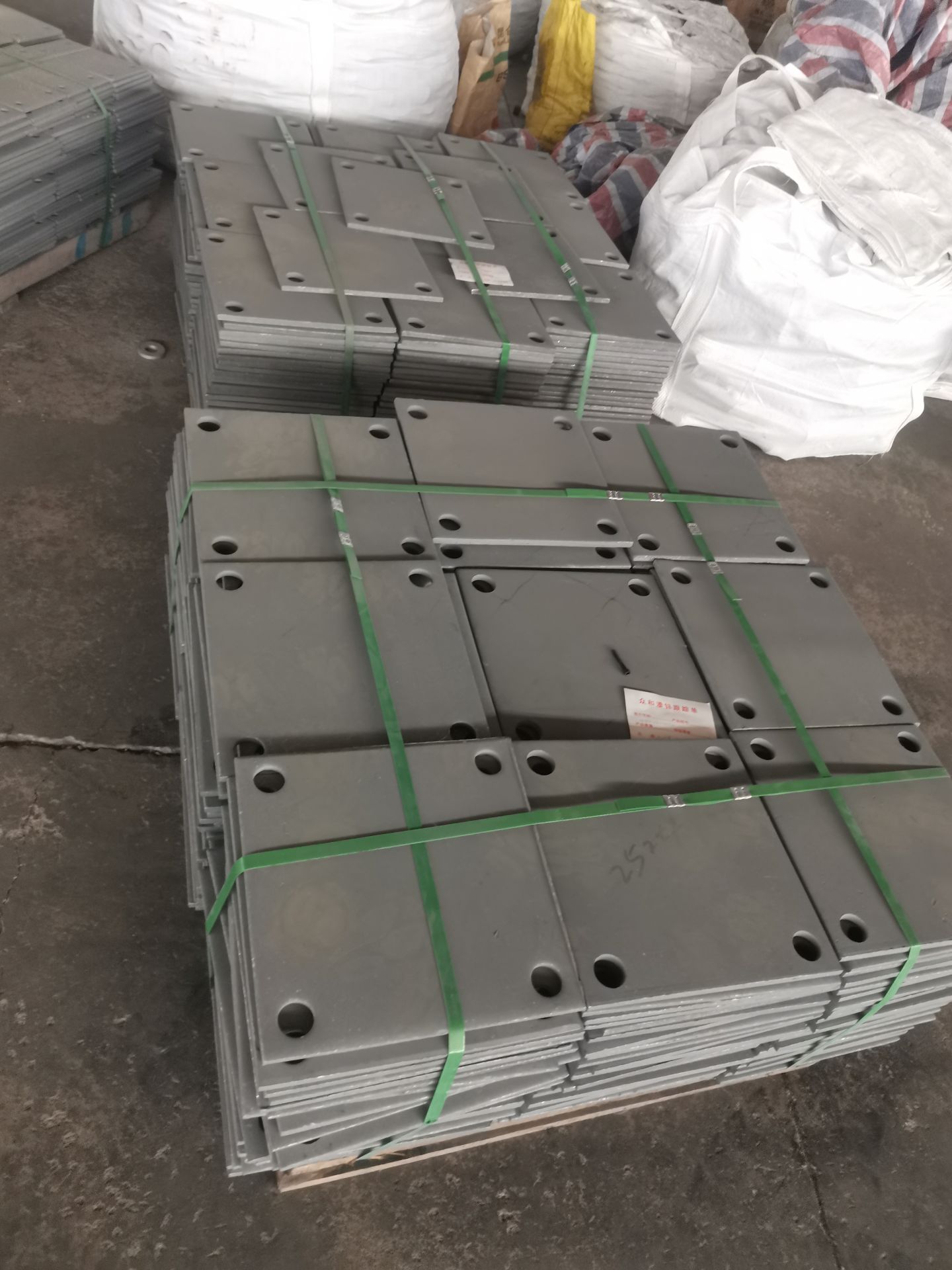

热镀锌锌层厚度要求：GB/T 13912 分级与检测方法(图1)

热镀锌（热浸镀锌）的防腐能力取决于锌层厚度，而锌层厚度要求与工件尺寸直接相关。国标 GB/T 13912 按「主要表面面积」和「工件厚度」给出分级，验收时看的是平均厚度和局部厚度两组数据。

工件厚度（mm）	局部厚度最小值（μm）	平均厚度最小值（μm）	说明
≥ 6	70	85	大型构件、厚板
3 ～ 6	55	70	常规钢结构件
1.5 ～ 3	45	55	螺栓、螺母等紧固件常用区间
< 1.5	35	45	薄件、冲压件
离心镀（螺纹件）	—	≥ 45	螺栓螺母离心甩锌后

紧固件采用离心镀工艺，锌层会比构件略薄但更均匀。我们按平均锌层 ≥ 45 μm 控制，户外长期使用或有沿海环境要求的提高到 55 μm 以上。

现场常用磁性测厚仪，简便快速，但要在同一工件上取多个点（一般不少于 5 点）取平均，且避开边角与螺纹牙顶这些镀层偏厚的位置。仲裁或有争议时用称重法：镀前镀后称重，按锌密度 7.14 g/cm³ 反算平均厚度。热镀锌螺母因为体积小、形状复杂，通常以称重法为主。

锌层过厚会带来三个问题：一是螺纹件无法旋合，必须镀后回丝；二是韧性下降，受冲击时容易剥落；三是成本上升而防腐收益边际递减。合理的做法是按使用环境定厚度，而不是一律往厚里做。

问：热镀锌螺母为什么拧不动？
因为锌层填覆了螺纹牙槽。正确工艺是按镀前尺寸预留余量，镀锌后再用丝锥回一遍，安装时才顺畅。

问：锌层厚度多少年不生锈？
按 GB/T 13912 要求的锌层，一般乡村或城市大气环境下可用数十年；沿海和工业污染环境锌层腐蚀速率高得多，需要相应加厚。
