管片螺栓规格型号表：弧形、直型、双头与配套件

Q: 管片螺栓为什么容易脆断？

多数是强度等级过高、材质韧性不足，或电镀后未做去氢处理导致氢脆，在富水地层高应力状态下更易发生。

栏目：规格速查发布时间：2026-09-16

管片螺栓规格型号速查：弧形、直型圆弧螺纹、双头、纵向连接四类管片螺栓的常用规格、配套件与适用部位，以及定规格必须提供的五个参数。

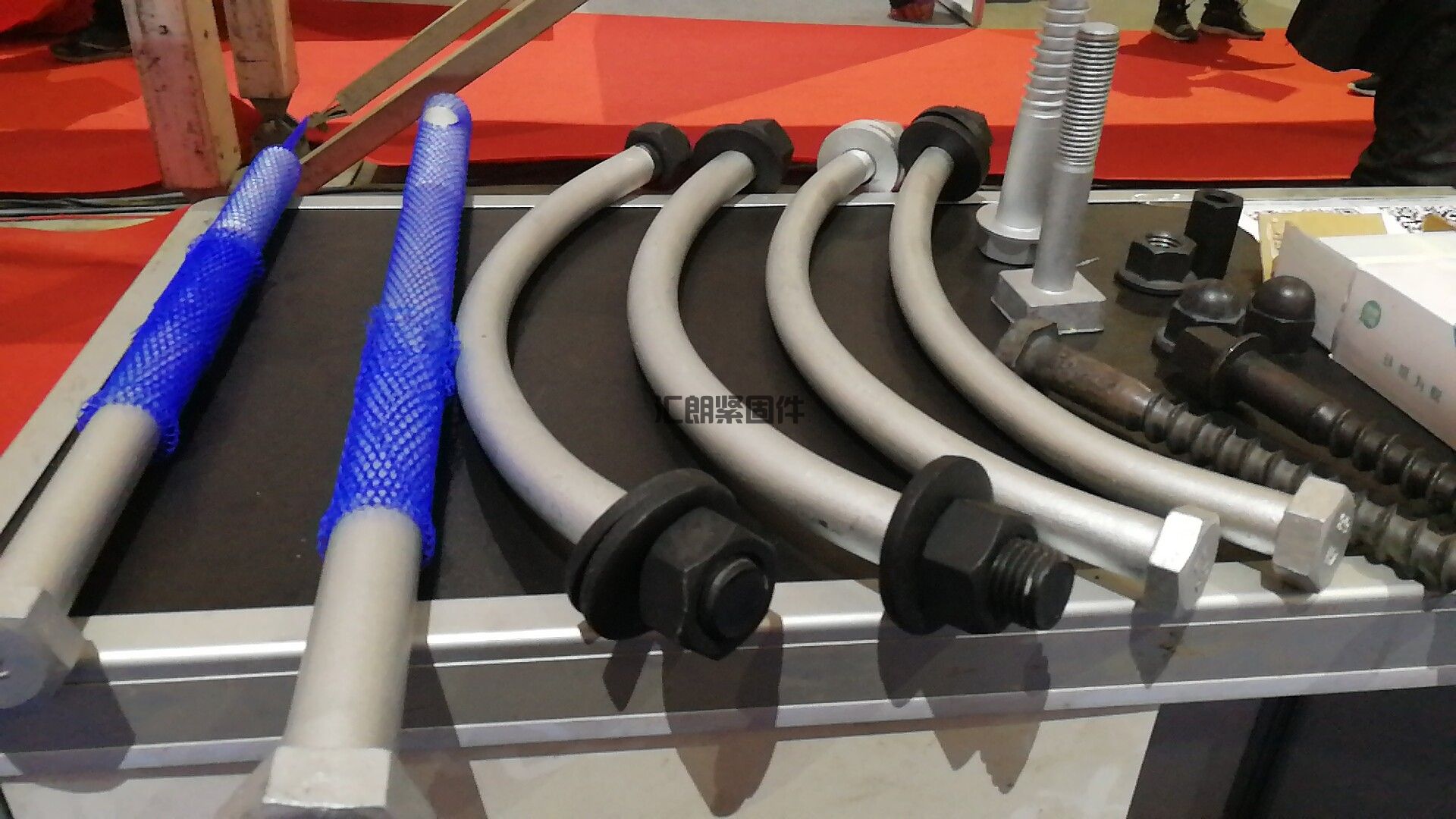

管片螺栓规格型号表：弧形、直型、双头与配套件(图1)

管片螺栓是盾构隧道混凝土管片的连接件，要同时承受拼装扭矩、土压力、水压力和长期振动。它的规格不是一个单纯的「M 几」能说清的，还要定弧长、偏心距、螺纹形式和配套件。

管片螺栓规格型号速查

类型	结构特征	常用规格	配套件	适用部位
弧形管片螺栓	杆部按管片弧度弯曲，两端螺纹	M24～M36，弧长按管片定制	球墨铸铁垫圈、尼龙套管	环向连接（块与块）
直型圆弧螺纹螺栓	直杆 + 圆弧（半圆）螺纹，六角头	M24～M30	六角螺母、垫圈	手孔空间受限的环向连接
双头管片螺栓	两端螺纹，双侧锁紧	M24～M36	双螺母、垫圈	特殊节点、加强接缝
纵向连接螺栓	长杆，单头或双头	M24～M30，长度 300～700	垫圈 + 螺母	环与环之间纵向连接
六角头直型螺栓	标准六角头，便于扳手紧固	M20～M30	螺母、垫圈	常规环向连接

我们常做的规格见弧形管片螺栓、双头管片螺栓、六角头直型圆弧螺纹管片螺栓与管片螺栓。

定规格必须给的五个参数

弧长与偏心距：决定螺栓能否顺利穿过两个管片手孔，图纸给的是弦长还是弧长要写清。螺纹规格与长度：含两端螺纹长度。强度等级：常规 8.8 级，重载区段可上 10.9 级。表面处理：达克罗最常见，潮湿富水地层建议热镀锌。配套件：是否要球墨铸铁垫圈、尼龙套管、遇水膨胀止水条。

为什么常用球墨铸铁垫圈

管片螺栓的垫圈要在混凝土手孔内承受较大的局部压应力，普通冲压垫圈容易压陷甚至压穿管片边缘。球墨铸铁垫圈接触面积大、刚度高，能把压力分散到混凝土表面，同时其球化组织又保留了一定韧性，不易脆裂。

防腐与施工注意

管片螺栓长期处于潮湿甚至富水环境，除镀层外，手孔内通常加装尼龙套管或涂防腐膏，避免螺栓与混凝土直接接触形成缝隙腐蚀。拼装时应按设计扭矩对称、分次拧紧，避免单侧过载导致管片开裂。

常见问题

问：弧形管片螺栓可以按图定制弧长吗？
可以。按管片手孔位置与弧度出图，注明弧长、偏心距与两端螺纹长度即可开模生产。

问：管片螺栓为什么容易脆断？
多数是强度等级选得过高、材质韧性不足，或电镀后未做去氢处理导致氢脆，尤其在富水地层的高应力状态下更容易发生。
